高铁接触线断线双挂梯抢修作业指导书

1. 抢修组成员

抢修负责人1名、高空作业人2名、地线防护4名、地面辅助1名。

2.1 所需工具：挂梯2付、紧线器4个、3T手板葫芦1个、大绳滑轮组1个、扭矩扳手2把、激光测量仪1台、工具包2个、小绳2条、安全带2条、地线2组、验电器2支、300活扳手 2把、对讲机3台、手持机1台

2.2 所需材料：10m两端带T型接触线电联接线夹95电联接线1根、铜绑扎线若干、4.0铁线若干、砂纸2张。

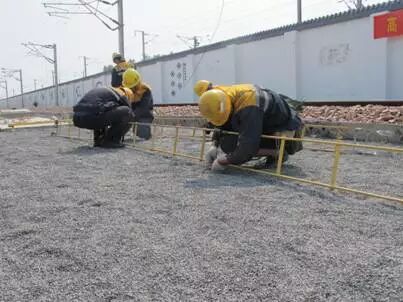

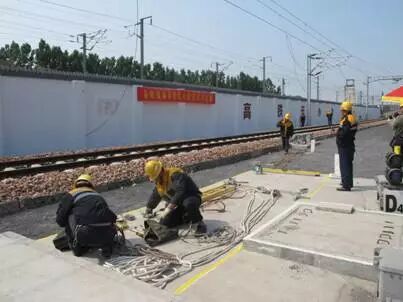

3.1 抢修作业组到达现场后，将挂梯打开组装，大绳滑轮组根据现场情况调节到合适长度，打开手扳葫芦，将链条理顺。高空人员在工具包内各装紧线器2个、扭矩扳手1把、铜绑扎线若干、砂纸1张，做好抢修准备。

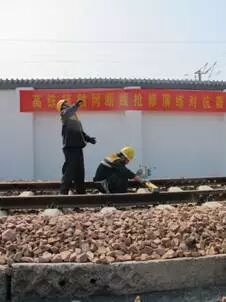

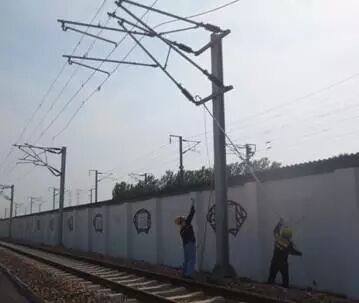

3.2 地线人员根据抢修负责人安排，到达指定支柱处，做好地线下部连接，待电调下达停电作业命令后，验电接地。留一人防护并向断线两端巡视至中锚和下锚处，观察设备变化情况。另一人返回断线地点辅助作业。

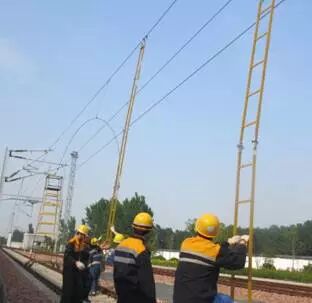

3.3 地线装设完毕后，将两个挂梯在断线处挂在承力索上，根据现场实际情况，高空人员分别在接触线断头500mm处和1200mm处安装紧线器，注意两个紧线器挂环方向相反。将大绳滑轮组挂在靠近断头的两个紧线器上。

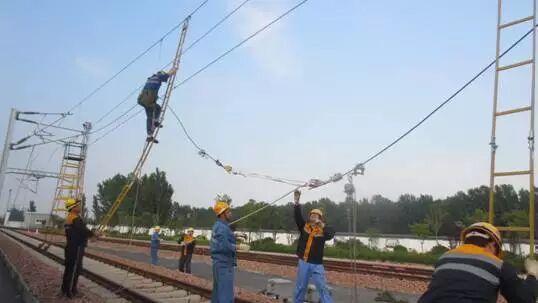

3.4 手扳葫芦本体由中锚侧高空人员挂在内侧紧线器上，辅助人员开始拉大绳滑轮组，将大绳滑轮组紧起后，绳头固定在钢轨上。

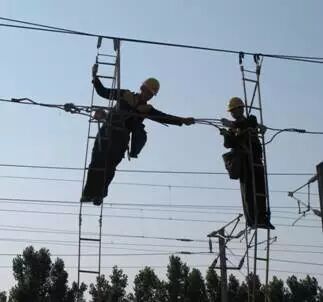

3.5 下锚侧高空作业人员将手扳葫芦挂钩挂在另一端内侧紧线器上后，选择合适位置对接触线进行打磨后开始安装电联接线夹，并将电联接线绑扎在接触线上。

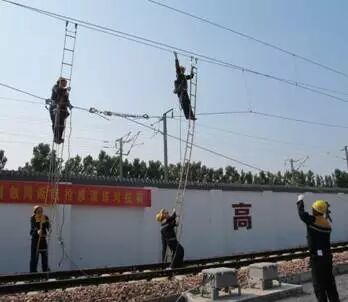

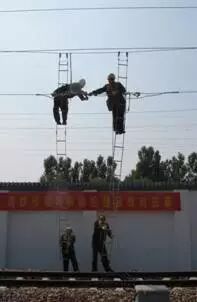

3.6 中锚侧高空人员在手扳葫芦挂钩挂好后，开始摇手扳葫芦紧线，将接触线拉紧至5150mm以上后，拆除大绳滑轮组，将手扳葫芦多余链条固定在承力索上。然后选择合适位置打磨导线安装电联接线夹。安装电联接时尽量把电连接线拉紧。

3.7 高空人员在确认手扳葫芦、电连接线固定牢靠后，撤离到地面。地面辅助人员利用激光测量仪测量导高不低于5150mm后，由抢修负责人通知防护人员从中锚和下锚处巡视返回地线处，确认设备无侵入行车限界后，撤出地线，清点工具。

3.8 抢修负责人通知驻台联络员消除电调命令。待人员撤离封闭网后消除行调命令，并确定动车组降弓的通过具体公里标。

注意事项：使用挂梯必须在田野侧使用，辅助工具材料不得放在两线间。
