项目概述：
工期历时两年、建筑面积38772.88平方米、总投资2.73亿元、由当代最具影响力的艺术家陈丹青题名、新富源集团参与捐建的台山新宁体育馆，已于2014年10月竣工验收，预定本月底举办“第四届世界台山籍乡亲代表恳亲大会”作开馆秀。
新宁体育馆框架结构轴线投影88.5m×102.4m，建筑主体总高度29.4m；屋面为正放四角锥螺栓球网架结构，网架最大矢高9.794m，钢网架支座间最大跨度68.0m，最大吊装高度约29.0m，采用φ100、φ120、φ180mm直径的螺旋球，采用φ60×3.5～φ219×12的各规格杆件；功能区区间连接有一道高7m、长30.7m的桁架，安装在+18.0m高的钢筋混凝土柱的牛腿上，由钢板焊接成箱形梁的网架支撑桁架总重约100吨，单片重量约为8吨。支撑桁架安装成为本项目施工的最大难点。
这道难题是如何解决的呢？（各位看官，请往下Look）
↓↓

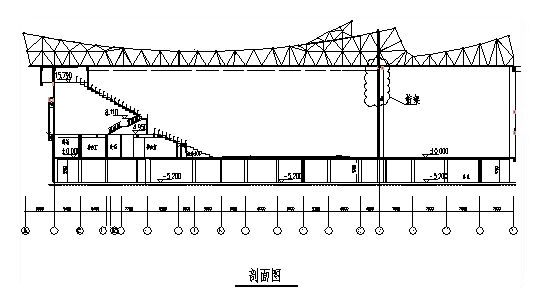

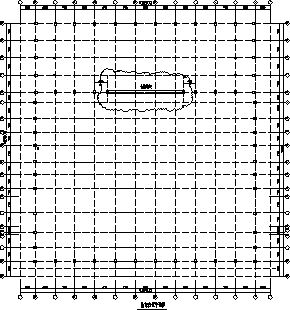

一、桁架平面位置和剖面位置、桁架立面如下图所示：
![]()
![]()
![]()
二、支撑桁架施工方法
1、钢结构预拼装
支撑桁架在工厂制作完成后进行预拼装。预拼装按工艺流程进行。
2、放地样![]()
根据预拼装的实际尺寸，在平台上划出节点和杆件在平台上投影的X、Y方向的中心线及箱体桁架外形线等，同时划出胎架设置的位置线，打印永久性标记。

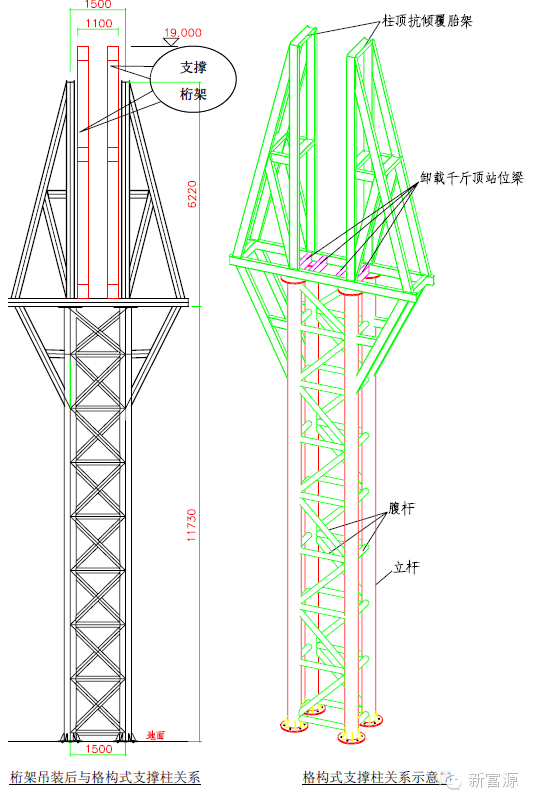

3、临时支撑胎架和抗倾覆胎架措施的布置
格构式支撑柱外形类似塔吊标准节，因所用材料规格不同而分为A和B两种类型，格构式支撑柱A分布在两端，格构式支撑柱B分布在中间。

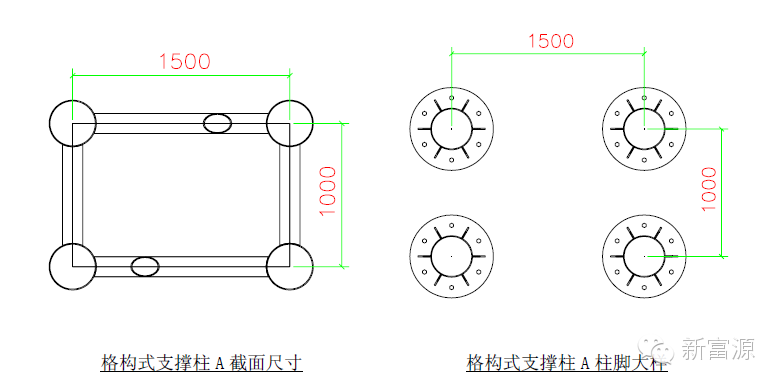

（1）格构式支撑柱A的构造
格构式支撑柱A截面尺寸为1.0mx1.5m，立杆为4根φ325×6mm钢管，腹杆均为∅140x6，腹杆布距1.5m；支撑柱上部为22号工字钢组成的抗倾覆胎架。总高度约18m。立杆钢管的两头均焊接650×650×30的端头板，上部端头板与抗倾覆胎架焊接成整体，下部每个端头板均沿圆周均布预留6个φ24孔，与首层楼面φ20锚筋通过厚垫片+双螺母连接固定。
![]()
（2）格构式支撑柱B的构造
格构式支撑柱B截面尺寸为1.7mx1.5m，立杆为4根φ400×12mm钢管腹杆均为∅203x8，腹杆布距1.5m；支撑柱上部为32号工字钢组成的抗倾覆胎架。总高度约18m。立杆钢管的两头均焊接800×800×30的端头板，固定做法与支撑柱A相同，图略。
4、桁架单元与桁架单元之间的临时固定
采用装配连接板进行固定。装配连接板用16mm厚的钢板制作。直接焊接两桁架单元相邻的杆件。

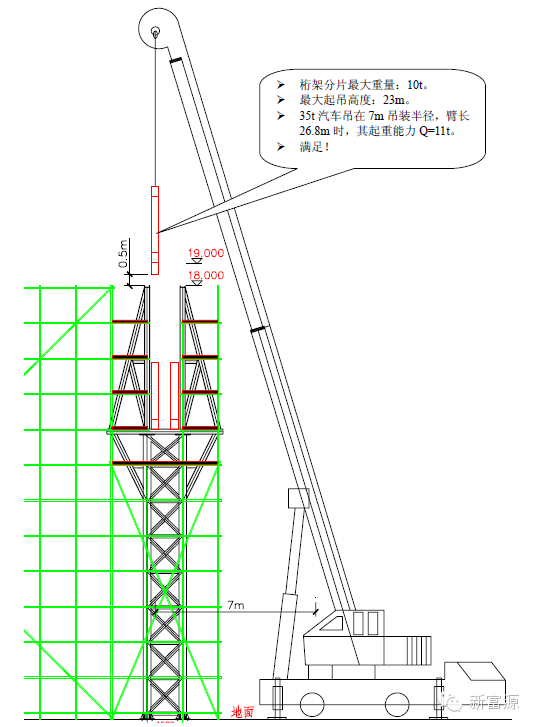

5、桁架片体吊装时吊点的设置
桁架单元起吊之前，先将开口的单肢杆件用角钢与其相近的杆件焊接临时固定。桁架单元采用35吨汽车起重机吊装。每次吊装一块。绑扎起重的钢丝绳直径不小于30mm（公称抗拉强度1550N/mm2,结构6×37+1）桁架采用两点绑扎，绑扎点的间距取6m，绑扎钢丝绳与水平线的夹角应在45～55度之间。起重作业时，起重机每边支腿支垫6m×2m大小的20mm厚钢板。下排桁架单元应绑扎于下弦杆上，两条吊绳中有一条加接一个手动葫芦，用来调节被吊物件的水平度；同时在桁架中间上顶点处增加一个吊点，吊绳上加一个10吨的葫芦，用以调节桁架的直立状态。
![]()

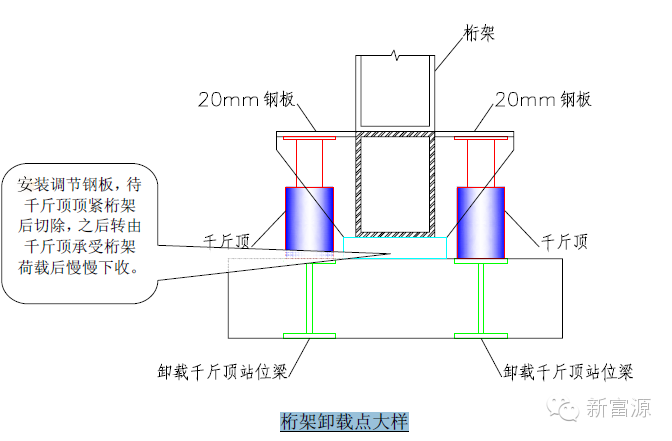

6、桁架卸载
采取“同步分级卸载、实时监控”的方法进行。桁架预拱值和卸载预设值的设定为0.2%，卸载预设值按照预拱值取。结构焊缝探伤合格后立即进行卸载。卸载总体顺序：第一步同步完成各支撑架作用点自重作用下无支撑状态50%竖向位移的卸载；第二步同步完成各全部支撑架的卸载；卸载点布置在格构式支撑胎架的顶部，每个卸载点设置2个32t千斤顶。
![]()
