在拆解完 iPhone 6s 之后，著名拆解团队 iFixit 又马不停蹄地开始了对 iPhone 6s Plus 的“开刀”。话不多说，现在就让我们看看 iPhone 6s Plus 内的“奥妙”吧。
![]()

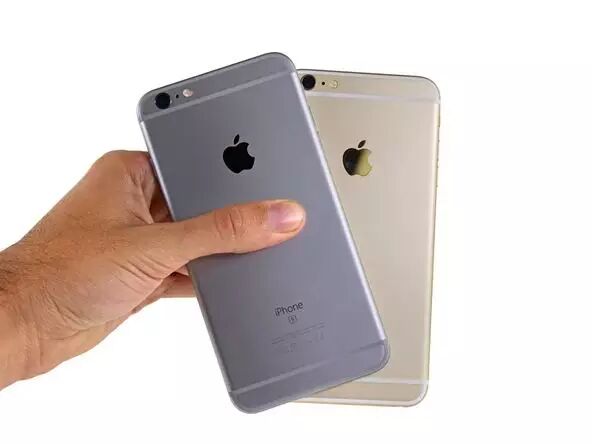

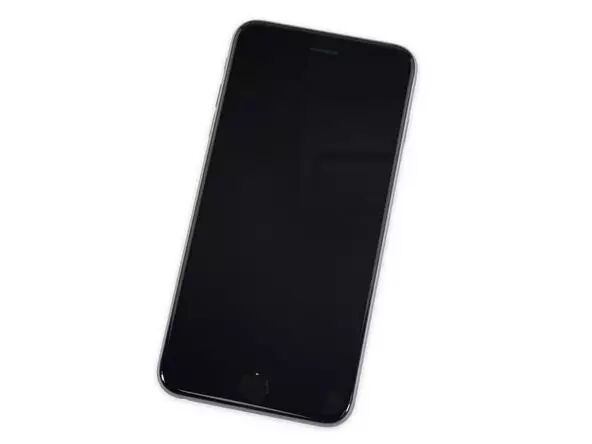

1.iPhone 6s Plus基本配置
![]()
A9 处理器和 M9 协处理器
16GB/64GB/128GB 容量可选
5.5 英寸，分辨率为 1920 x 1080（ppi 401），配备 3D Touch 的 Retina HD 屏幕
1200 万主摄像头，支持 4K 视频录制，1.22µ 像素，500 万像素的 FaceTime HD 前置摄像头
机身使用 7000 系列铝合金、Ion-X Glass 屏幕覆盖玻璃
802.11a/b/g/n/ac Wi-Fi，采用 MIMO 技术、蓝牙 4.2、NFC、23 频 LTE
Taptic Engine（触觉反馈）
2.
![]()

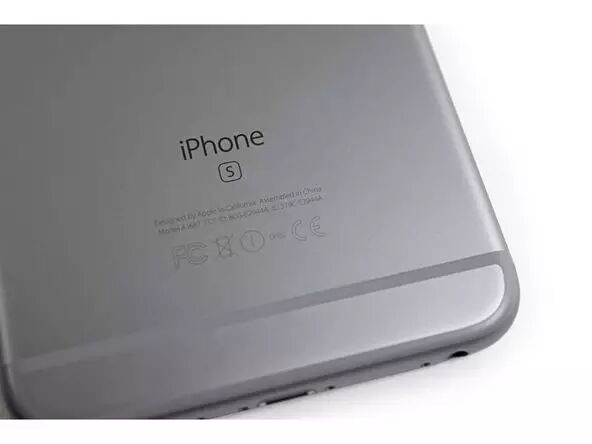

根据早期的分析显示，全新的合金包含 91.17%的铝合金，0.08%的铁，7.64%的锌和 0.106%的钨。
![]()
相比于 iPhone 6 的 6063 系列铝合金，6s 系列中更高的锌含量应该会提供更好的抗拉强度。
3.
![]()
![]()

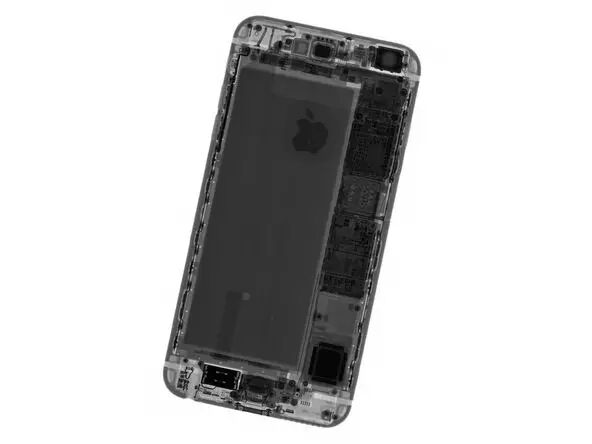

先用 X 光照一照它的真身
4.开始拆解
![]()
![]()

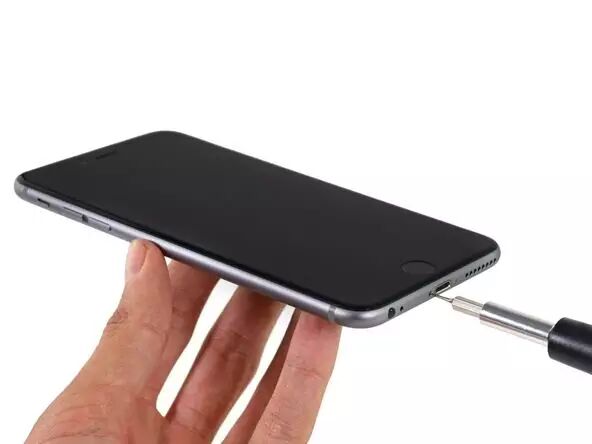

依然从机身底部的螺丝开始
![]()

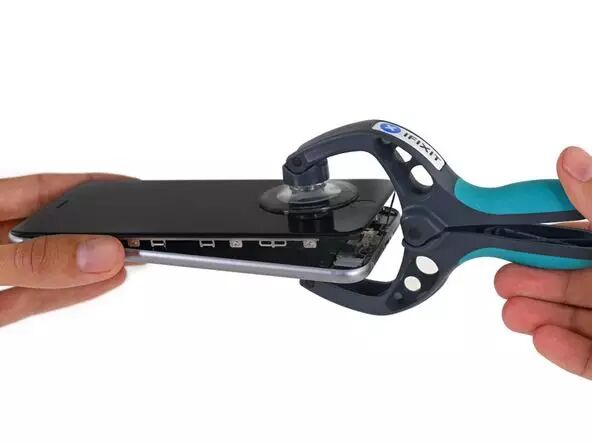

工程师依然要非常谨慎地“撕开”iPhone 6s Plus 的屏幕，这次他特别小心，因为 iFixit 只买了一部 6s Plus。
和 iPhone 6s 一样，它依然有一条胶水带，沿着显示装置，幸好他们有自己专业的神器进行拆解。
搞定了这些胶水和螺丝，就进入到内部了。
5.
![]()

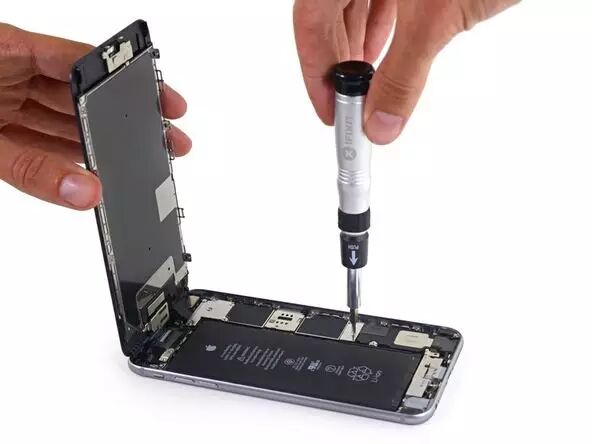

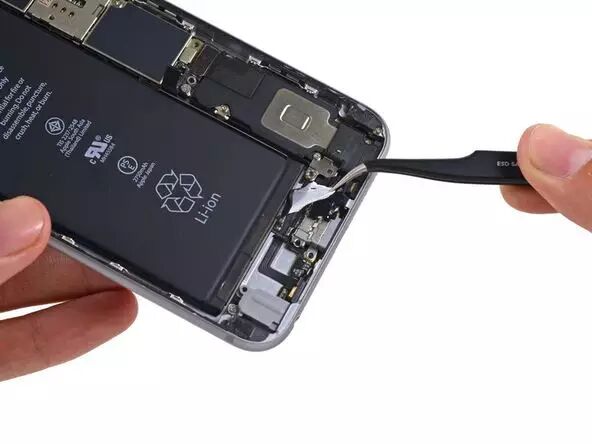

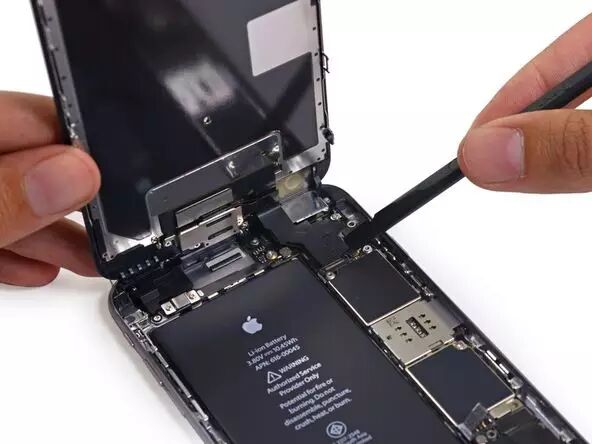

电池连接器，是我们最先需要搞定的。
![]()
和 6s 一样，可以发现 6s Plus 中所有的内部螺丝都是飞利浦的，越少 Pentalobe 的螺丝，就越容易。
6.
![]()
![]()

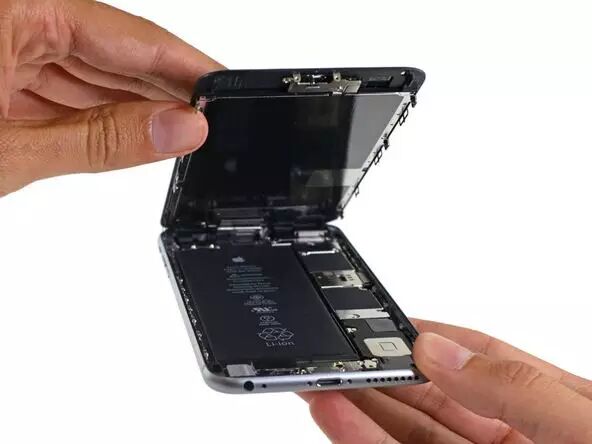

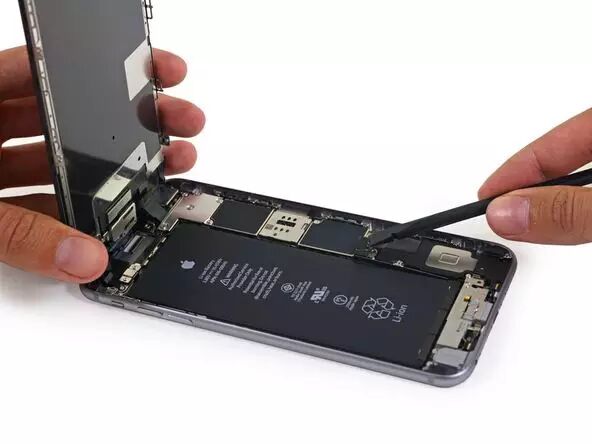

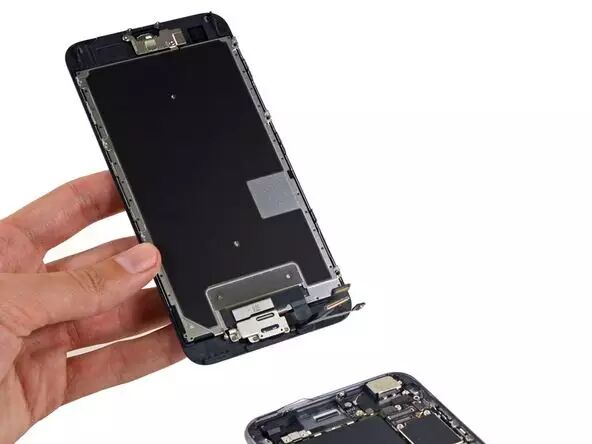

使用手机撬棒，可以很快递分离屏幕总成。
在继续之前，称了一下屏幕总成的重量，为 80g。而上一代的 iPhone 6 Plus 的屏幕总成只有 60g。
因为新 iPhone 添加了 3D Touch 技术，所以屏幕变重了。
![]()
X 光扫过显示屏幕上出现了新的硅捎带，iPhone 6s 上也有。
7.
![]()

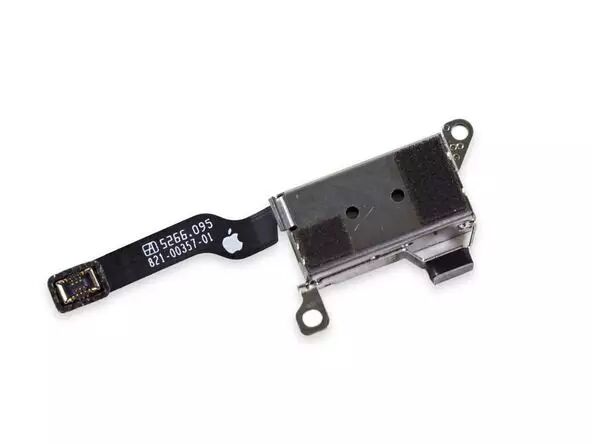

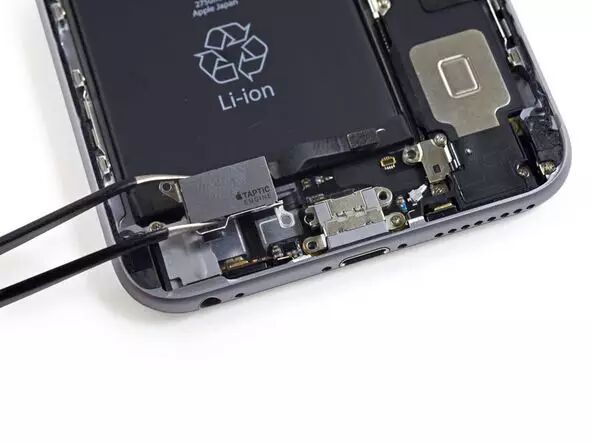

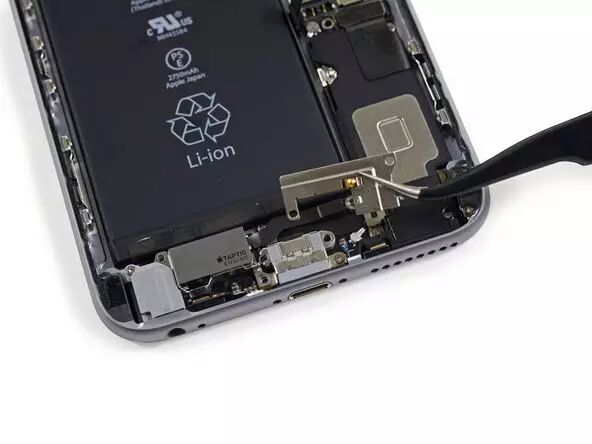

一个新的支架保护着 Taptic Engine 和它的新线缆。
![]()
![]()
6s Plus 中的 Taptic Engine 的规格为 15 x 8 x 4.9 mm ，而 6s 的则为 35 x 6 x 3.2 mm 。
8.
X 光扫一下，看看 Taptic Engine 的工作。
![]()
9.
![]()

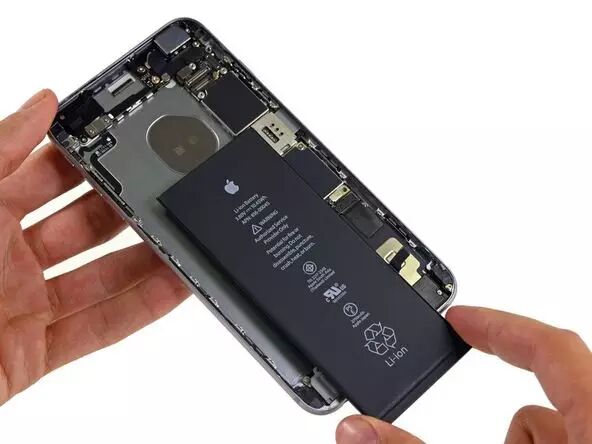

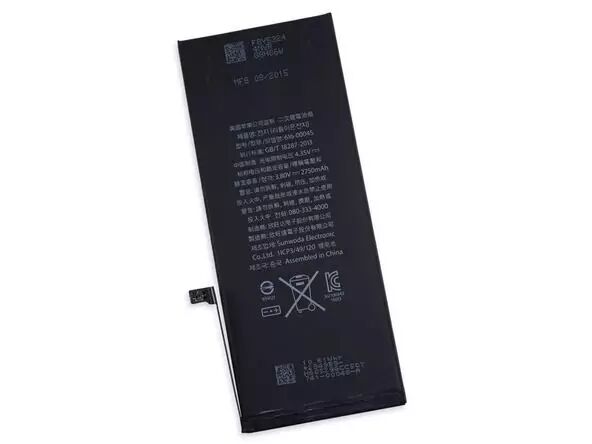

接下来是电池，胶水又欢迎我们了。
![]()
![]()
和 iPhone 6 Plus 类似，电池不难拆下，不过要拉扯得正确。
电池容量为 2750mAh，比 6 Plus 少了 165mAh。
尽管电池缩水，但苹果声称电池续航依然能够维持着 6 Plus 的水平，14 小时的 3G 通话时长，大约 10 个小时的上网时长，和最多 10 天的待机时长。
10.

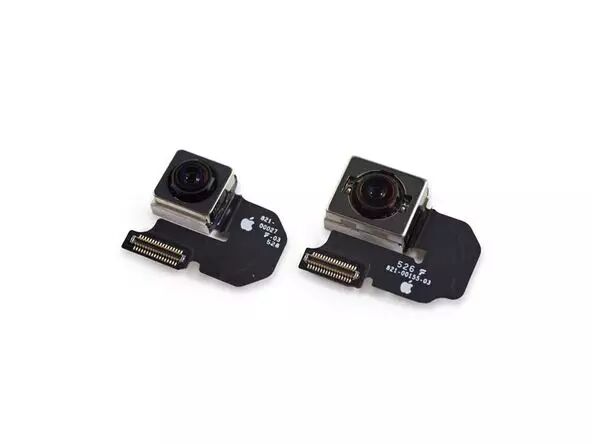

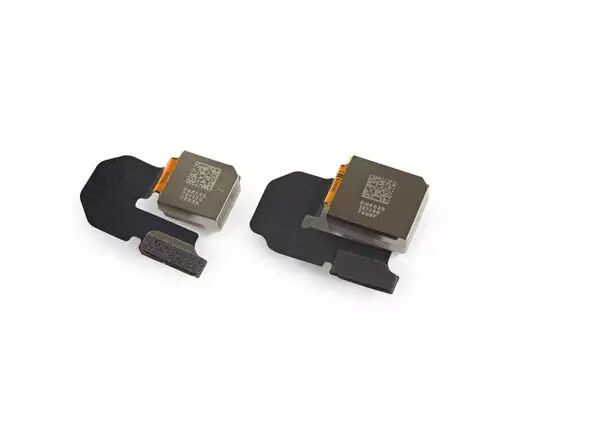

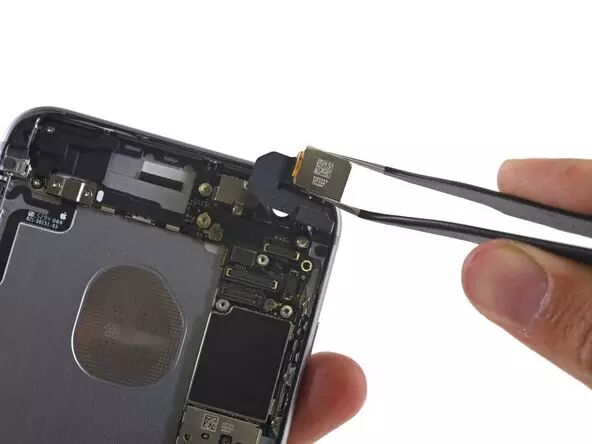

下面来看看 1200 万像素的主摄像头。
![]()
![]()
![]()
6s Plus 的 iSight 摄像头和 6s 的大致相同，当两个摄像头放在一起的时候，6s Plus 摄像头的光学防抖硬件重量就变得很明显。
11.

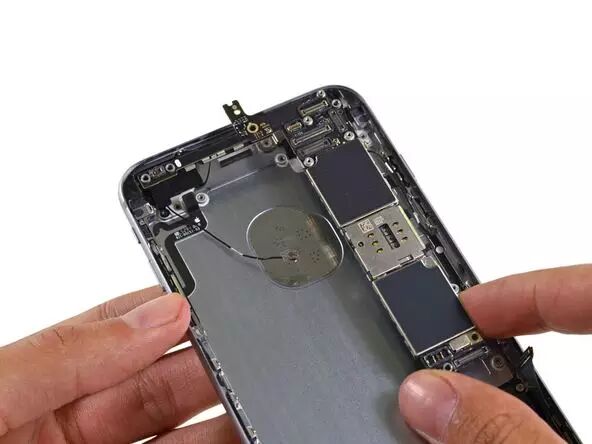

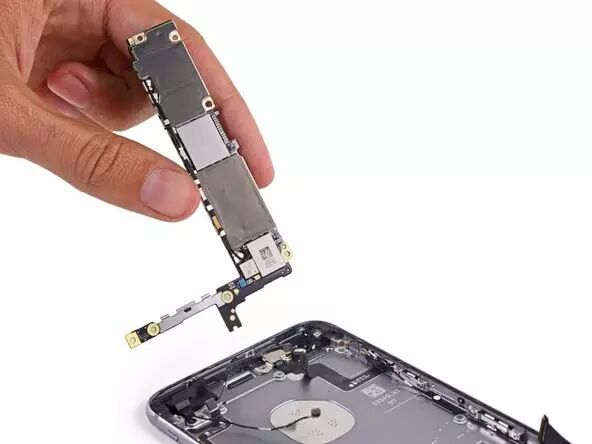

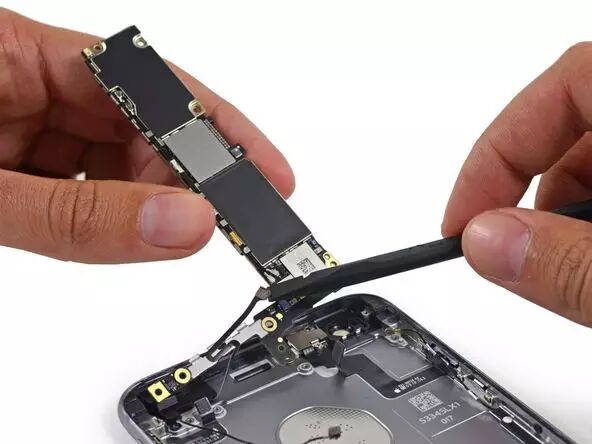

接下来是主板
![]()
![]()
![]()
混乱的主板需要更仔细的观察，接下来就看看上面都有些什么东西。

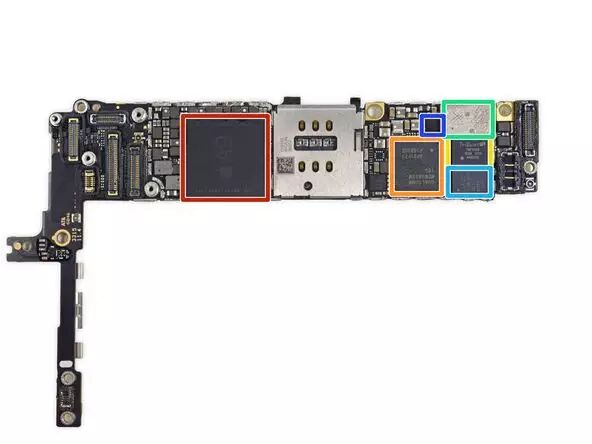

12.
![]()
红色：Apple A9 APL1022 SoC + 海力士 2GB LPDDR4 内存（标记：H9HKNNNBTUMUMR-NLH）
橙色：高通 MDM9635M LTE Cat. 6 Modem（iPhone 6 为 MDM9625M）
黄色：超群半导体 TriQuint TQF6405 功率放大器模组
青色：思佳讯 Skyworks SKY77812 功率放大器模组
浅蓝色：安华高科技 Avago AFEM-8030 功率放大器模组
深蓝色：高通 QFE1000 封装追踪集成电路
13.

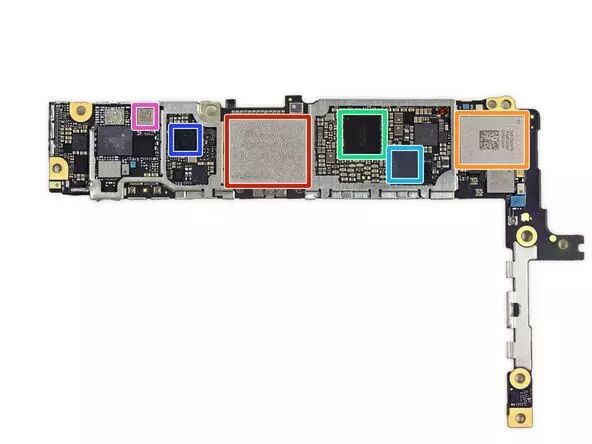

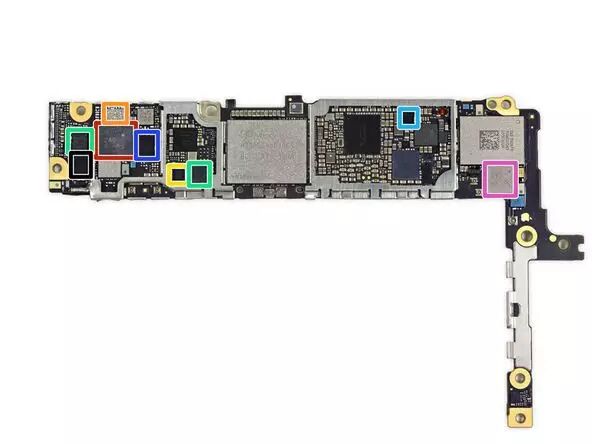

主板的另一面
![]()
红色：海力士 H230DG8UD1ACS 16 GB NAND 闪存
橙色：环隆电气 339S00043 Wi-Fi 模组
黄色：恩智浦 NXP 66V10 NFC 控制器
青色：苹果/Dialog 338S00122 电源管理集成电路
浅蓝色：苹果/凌云逻辑 Cirrus Logic 338S00105 音频集成电路
深蓝色：高通 PMD9635 电源管理集成电路
玫红色：思佳讯 Skyworks SKY77357 功率放大器模块
14.
![]()
红色：日本村田 Murata 240 前端模块
橙色：威讯联合半导体公司 RF5150 天线开关
黄色：恩智浦 NXP 1610A3
青色：苹果/凌云逻辑 338S1285 音频集成电路
浅蓝色：德州仪器 TPS65730A0P 电源管理集成电路
深蓝色：高通 WTR3925 射频接收器
玫红色：思佳讯 SKY13701 WLAN 前端模组
黑色：德州仪器 TI 57A5KXI
15.
![]()

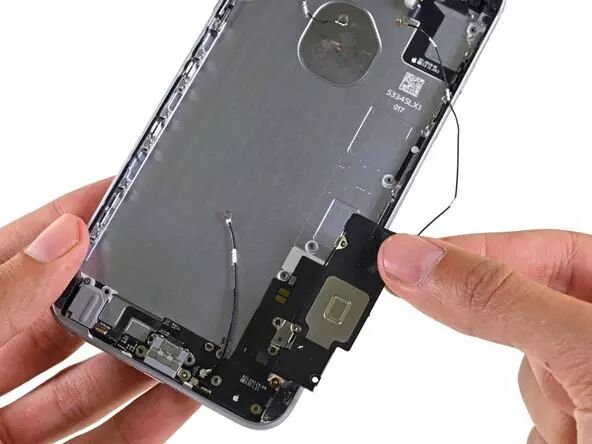

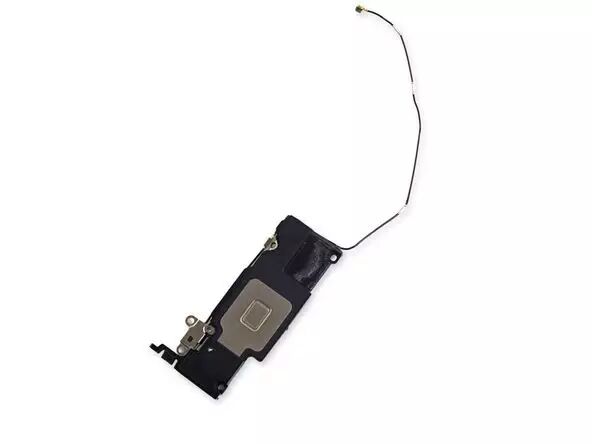

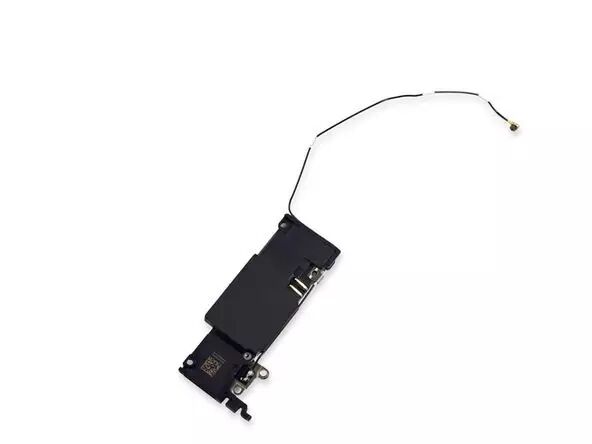

来到 iPhone 6s Plus 的“最深处”，分别是扬声器和小天线
![]()
![]()
和 6s 一样，6s Plus 的扬声器和 6 Plus 的也没什么区别。
16.

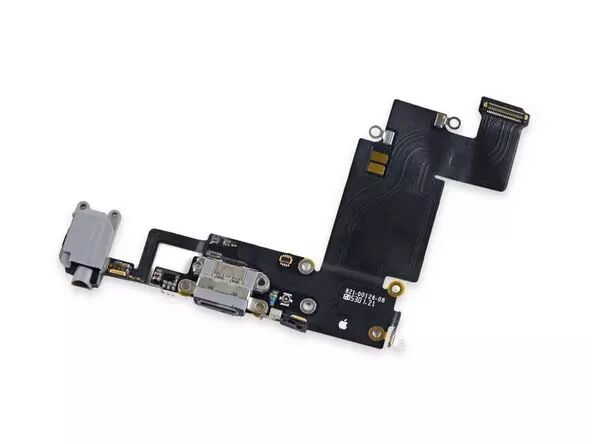

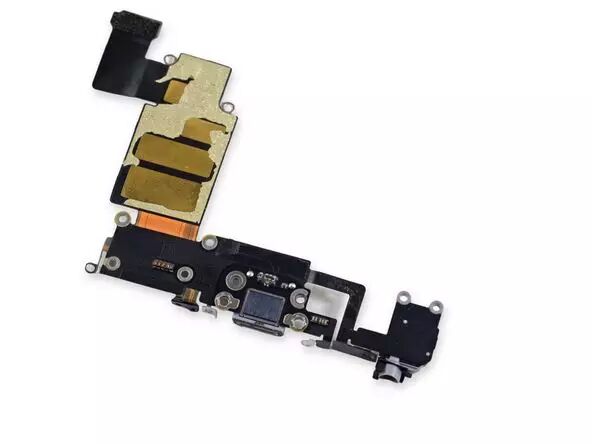

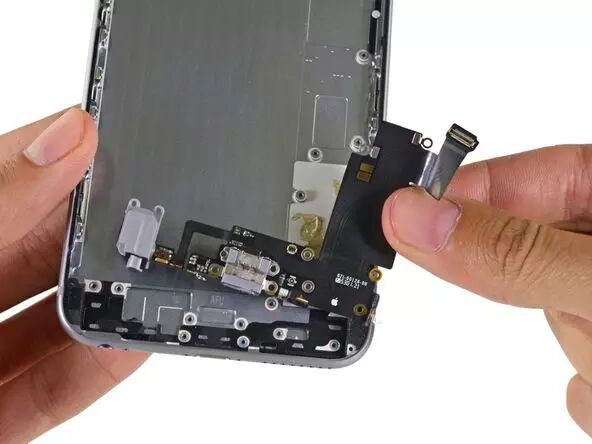

最后是 Lightning 接口总成
![]()
![]()
![]()
这次，Lightning 接口总成和之前看到的也差不多，增加了一个麦克风。

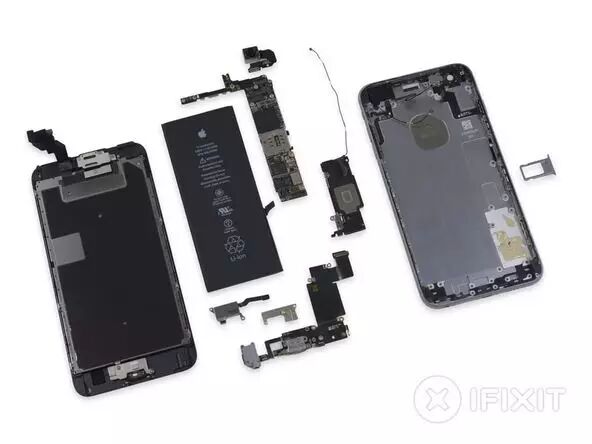

总结
![]()
iPhone 6s Plus 的可修复得分为 7 分（10 分为最容易修复）
屏幕总成还是拆解中比较容易取出的一部分，所以屏幕的修理程序也就简化了很多。
很容易拆下电池。
Touch ID 的线缆虽然少了，但还是和主板相连，修复难度加大少许。
iPhone 6s Plus 依然需要专业的工具来拧开 Pentalobe 螺丝，所以不要随便拆。
![]()
